Archaeol. Res. Asia | 三星堆遗址祭祀区7号坑陨铁器的科学研究

近日，四川大学考古科学中心与四川省文物考古研究院合作，在国际期刊Archaeological Research in Asia发表题为"The Earliest Meteoritic Iron Artifact of the Chinese Bronze Age Discovered at Sanxingdui, Southwest China"的最新论文，介绍了关于7 号坑陨铁器的科学研究成果。该文由四川大学黎海超教授及四川省文物考古研究院冉宏林研究员等学者共同完成，通讯作者为冉宏林研究员。研究通过金相学与SEM-EDS分析，确认三星堆7号坑出土铁质文物（K7QW-TIE-1）为陨铁制品，是目前中国西南地区青铜时代最早的陨铁文物。

由于器物锈蚀严重，器型已难分辨，器身长约20.05厘米，宽5.27—7.90厘米，形似长条状工具或兵器。发现时垂直立于坑底东壁南侧。考虑到器物保存较差，发掘团队将器物连同周边土体整体切割，转运至实验室进行后续保护和研究。研究团队对器物本体上脱落的一枚碎片开展了全面的科学分析。金相观察显示，浸蚀后样品呈现均匀等轴铁素体晶粒，晶粒无拉伸形变，未见明显冷加工迹象，组织为单相铁素体。SEM-EDS面扫描结果显示Fe含量约77.80 wt%、Ni含量约19.84 wt%，Fe与Ni的Kα信号在空间上分布均匀，表明成分在微米尺度下具有良好化学均一性。高Ni含量及其微区均一性是判定陨铁来源的关键证据——Ni在Fe中的扩散速率具有显著方向性与温度依赖性，晚商时期已知冶炼技术条件下难以实现此类均匀高Ni铁合金的制备，分析数据由此可明确排除人工冶炼来源，确认K7QW-TIE-1为陨铁制品。

该文物是迄今在中国西南地区发现的最早陨铁文物，也是目前中国已知同类文物中体积最大的一件。截至目前，中国共发现13件陨铁文物，大多集中于北方的北京、河南、河北等地。南方地区此前仅有湖北叶家山墓地有所发现，三星堆的新发现具有重要学术意义。与中原地区常见的青铜—陨铁复合器不同，三星堆陨铁器为纯陨铁制品，体现出独特的冶金传统。由于器物保存较差，功能难以判断。但陨铁器具有较高硬度，是否与三星堆青铜器上的铸后切割、加工现象有关值得考虑。

本次分析明确了该文物的陨铁属性，填补了区域冶金史的重要缺环，并为理解早期铁器利用的跨区域差异提供了新的实物依据。文物目前所属陨石群类型尚未确定，后续研究将聚焦高分辨率表征分析等，以厘清陨铁来源，并进一步探索其功能与礼仪属性。

图1 陨铁器（K7QW-TIE-1）脱落残块及出土位置（a-2）

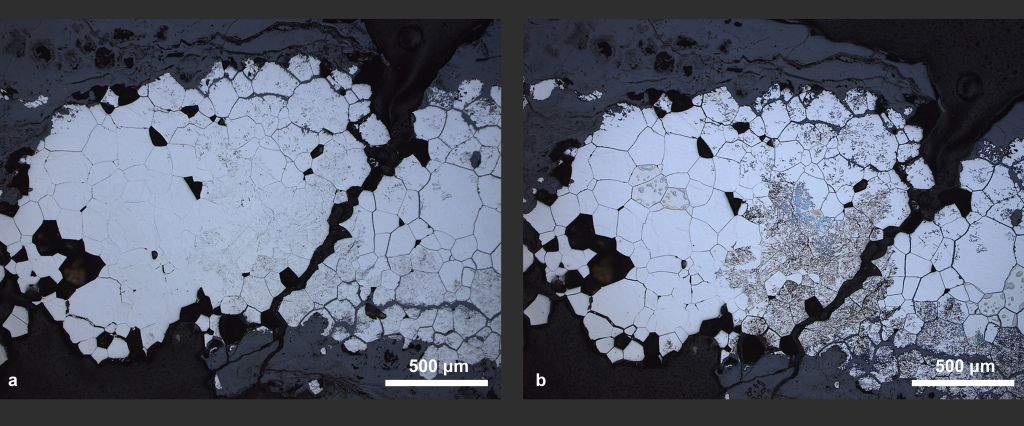

图2 金相图（a.浸蚀前 b.浸蚀后）

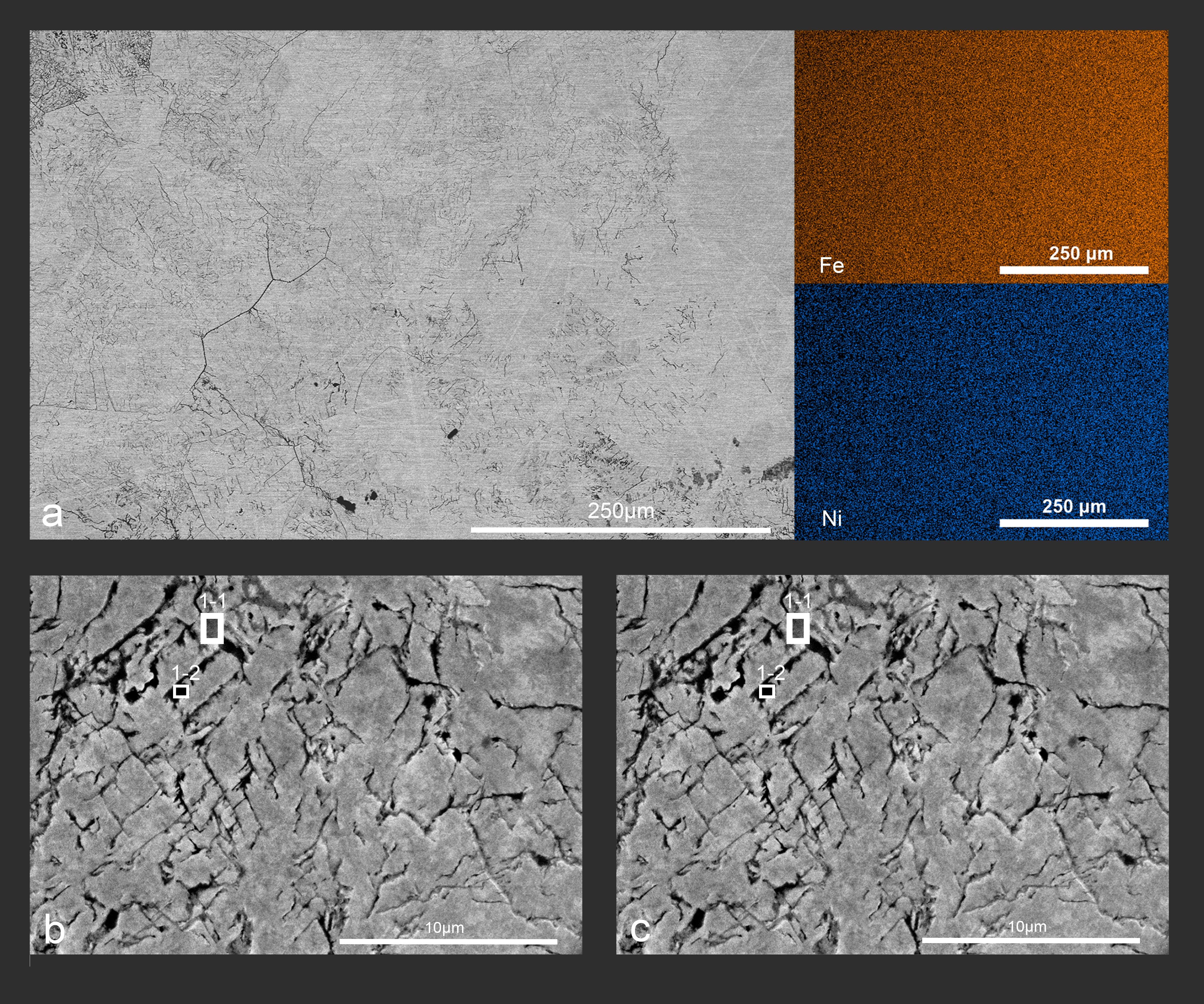

图3 SEM-EDS 分析图像

撰稿：杨梓舒

审核：黎海超、冉宏林
